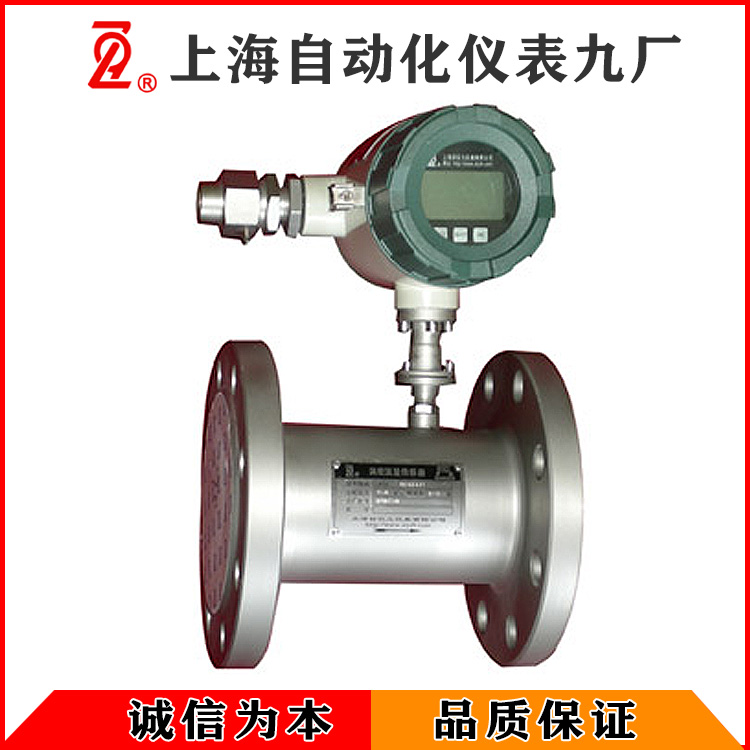

    上自仪LWGY涡轮流量传感器
    发布时间 : 2021-12-31

    产品简介

    LWGY型涡轮流量计是一种速度式流量测量仪表,用于测量流经封闭管道中的流体的流量,特别适用于较低粘度流体的流量测量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。根据需要,传感器可分为普通型和高精度耐磨型两种;放大器分为普通型和隔爆型两种。

    产品特点

    1)高精确度,一般为±0.5%R,高精度型可达±0.2%R。

    2)重复性好,短期重复性可达±0.05%,正是由于具有良好的重复性,如经常校准或在线校准可得极高的准确度,在贸易结算中是优先选用的流量计。

    3)适用范围广,可以测量水、石油产品(较低粘度)、不腐蚀流量计的化学液体等。

    4)响应速度快,相对其他流量计,涡轮流量计是佼佼者,常用于航空发动机、泵的检测。

    5)范围度宽,大中口径为10:1,小口径为6:1或5:1,更宽的范围度可特殊订货。

    6)结构紧凑轻巧,安装维护方便,流通能力强。

    7)可选耐磨硬质合金轴和轴承,用于无润滑性的液体,或含有悬浮物或腐蚀性的液体,提高流量计使用寿命。

    8)缩小范围度,提高测量下限值,也可用于高粘度流体的测量(最好配在线校验装置)

    9)多种信号输出及显示方式,适应不同的用户需要。

    10)输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。


    产品配置

    LWGY涡轮流量计可根据用户的需要来配置转换(显示)器、放大器,以达到不同的功能:

    ●配TBS型转换器:

      现场显示:瞬时流量(5位液晶显示)和累积总量(8位液晶显示)

      输出信号:脉冲信号或RS485通讯信号(Modbus协议)

      带干电池,具有分段修正功能

    ●配FI/TBS型转换器:

      现场显示:瞬时流量(5位液晶显示)和累积总量(7位液晶显示)

               输出信号:脉冲信号或二线制4~20mA电流信号

    ●配FI/TBT型转换器:

      现场显示:累积总量(12位液晶显示)

      输出信号:脉冲信号或二线制4~20mA电流信号

    ●配FI/TBL型转换器:

      现场显示:瞬时流量(5位液晶显示)和百分比瞬时流量(5位液晶显示)

      输出信号:脉冲信号或二线制4~20mA电流信号

    ●配FI型转换器:

      现场显示:无

      输出信号:脉冲信号或二线制4~20mA电流信号

    ●配LWF-TB型普通型放大器,简单配置:,

      现场显示:无

      输出信号:脉冲信号

    ●配LWF-11型隔爆型放大器,简单配置:,

      现场显示:无

      输出信号:脉冲信号

    上述转换器、放大器中,除LWF-TB型普通型放大器外,其它均为隔爆型,防爆等级为dⅡCT1~T6。

    主要技术指标


    选型方法

    1、确定公称通径:根据实际工作时的流量Q(常用流量),按照30QmaxQ80%Qmax,确定Qmax,并由Qmax,从“主要技术指标”表中,确定流量计的公称通径。当技术指标中给出的流量范围无法满足实际要求时,可协商按“特殊流量”定制。

    2、确定基本误差值(准确度等级):根据实际使用要求,确定选用±0.2%、±0.5%还是±1.0%或其他。

    3、确定公称压力:根据实际工作压力,按照实际工作压力<公称压力的原则,确定流量计的公称压力。

    4、确定输出信号:按流量计在流量测控系统的需要选择相应的输出信号。

    5、确定流量显示模式:按需要选择现场显示瞬时流量或累积流量,或两者同时显示,或无需显示。

    6、确定防爆等级:流量计用于爆炸性气体环境时,应按防爆要求选用隔爆型。

    根据上述各项,按照“选型编码”的内容,选定流量计型号。

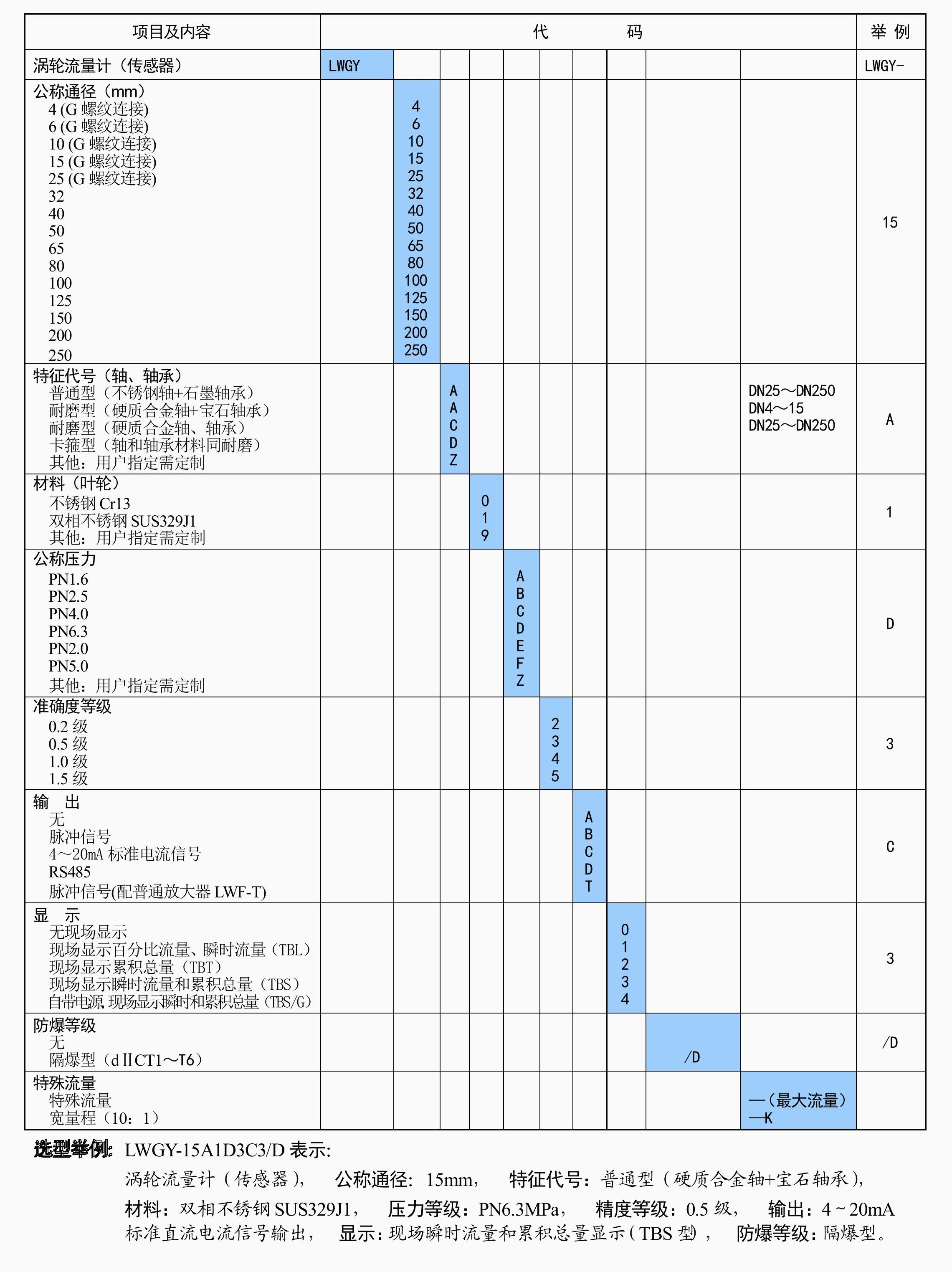

    选型编码
