    上海自仪XTMD-100智能数字显示仪
    发布时间 : 2022-06-14

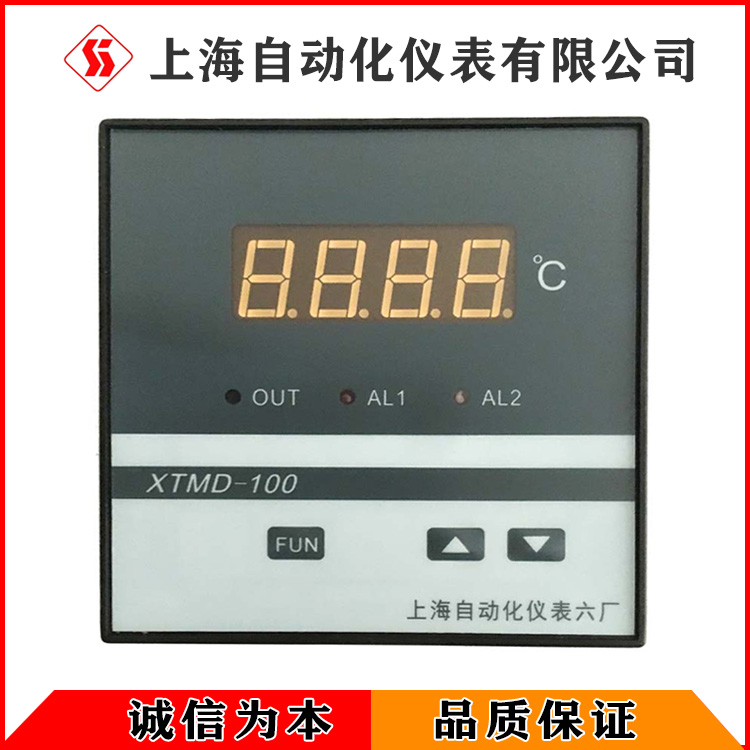

    上海自仪XTMD-100智能数字显示仪

    产品介绍

    XTM系列数显仪表是我厂推出的新一代智能数显仪表。使用了先进的SMT表面贴装技术,采用先进的开关电源,使仪表更显轻巧。具有全输入功能,不但使仪表具备一表多用,具增加仪表的可塑性。仪表经过按键的不同设置,可以构成各种复合测量调节功能,是工矿企业测量仪表的更新产品。

    产品特点

    具有掉电保护功能。

    精度为±5%FS±1dig

    二组断电器输出灵活使用,可用于报警,也可用于调节。

    线性输入时量程可随意迁移。

    具有极高的性能价格比。

    显法清晰直观。

    可靠而实用的仪表安装结构。

    分辨力为14bit

    具有传感器误差修正功能。


    产品技术数据

    输入形式

    热电偶

    B:01800    S:01600

    K:01300    E:0800

    T:0300     J:0800

    WRe3-WRe25    02000

    热电阻

    Pt100-100200

    -200600

    Cu500150

    线性输入

    mV输入:0100mV.DC; 050mV.DC; 0100mV.DC;

    电压输入:05V.DC; 15V.DC;

    电流输入:010mA.DC; 420mA.DC;

    电阻远传压力信号:0400Ω

    辐射感温器:

    WFT-202(F1石英玻璃)  4001200

    WFT-202(F2,K9玻璃)   7002000

    输出形式

    二组继电器触点输出可任意组成以下方式:

    1.上限报警

    2.下限报警(二位式控制)

    3.上、下限报警(三位式控制)

    4.上、上限报警

    5.下、下限报警

    每副触点的不灵敏区为任意可调

    每副触点的容量为3A220V AC,无感负载。

    供电电源

    变压器供电:220V±10% 50Hz60 Hz

    开关电源:86V264VAC 50Hz60 Hz

    变送器供电电源:24V30mA.DC

    产品选型资料

    X

    规格

    内容

    Z

    单显示

    T

    带调节

    仪表形式

    M

    A

    160×80(mm)竖式为A(H)

    D

    96×96(mm)

    C

    72×72(mm)

    F

    48×96(mm) 竖式为F(H)

    外形尺寸

    -

    1

    0

    上、上限报警

    1

    上、下限报警

    2

    下、上限报警

    3

    下、下限报警

    调节方式

    报警方式

    0

    全输入

    1

    热电偶

    2

    热电阻

    4

    远程压力表

    5

    线性输入

    6

    辐射感温器

    -

    D

    24V变送器电源

    B

    4-20mA变送输出

    附加功能

    X

    M

    -

    1

    -

    注:用户在订货时写明具体型号,出厂时按该型号设置,若不写明具体型号、规格,则按说明书上的出厂值设置。
